Семейство малогабаритных цилиндрических разъемов GX компании RUICHI пополнилось новыми моделями.
В самом востребованном типоразмере GX16 появились варианты в пластиковом корпусе. Это более бюджетные решения по сравнению со стандартными GX16M в металлическом корпусе. Кроме того, они имеют существенно меньший вес в среднем 30-50% на комплект, что очень важно для носимых устройств и мобильных систем. По электрическим параметрам (рабочему напряжению и току) они не уступают своим «собратьям» из металла.
Кабельные вилки состоят из металлического контактного блока и пластикового хвостовика. Также они комплектуются резиновым защитным колпачком по умолчанию.

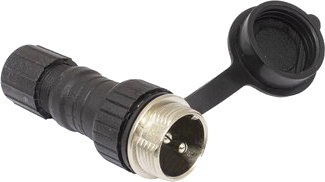

Рис. 1 Кабельная вилка GX16-P-2 в сборе
Разъемы серии GX в пластиковом корпусе имеют степень пылевлагозащиты IP55. Это позволяет использовать их вне помещений. Также эти соединители можно применять в умеренно вибронагруженных приложениях.
Еще одно отличие от стандартной серии GX в металлическом корпусе - кабельный ввод в основании хвостовика. Данная конструкция позволяет ускорить монтаж и равномерно зафиксировать кабель диаметром до 6.5 мм. Контакты выполнены из меди, покрытой никелевым сплавом. Тип контактов – под пайку. Количество циклов сочленения – до 500.
Рис. 2 Чертеж кабельной вилки на 2 контакта GX16-P-2
Рис. 2 Чертеж кабельной розетки на 2 контакта GX16-P-2A
Ниже представлена таблица с вариантами от 2 до 10 контактов и краткими параметрами.
|
P/N |
Количество контактов |
Тип разъема |
Рабочее напряжение |
Максимальный ток |
|
2 |
Кабельная вилка |
250 |
10 |
|
|
2 |
Кабельная розетка |
250 |
10 |
|
|
3 |
Кабельная вилка |
250 |
7 |
|
|
3 |
Кабельная розетка |
250 |
7 |
|
|
4 |
Кабельная розетка |
250 |
7 |
|
|
4 |
Кабельная вилка |
250 |
7 |
|
|
5 |
Кабельная вилка |
250 |
7
|
|
|
5 |
Кабельная розетка |
250 |
5 |
|
|
6 |
Кабельная розетка |
250 |
5 |
|
|
6 |
Кабельная вилка |
250 |
5 |
|
|
7 |
Кабельная вилка |
250 |
5 |
|
|
7 |
Кабельная розетка |
250 |
5 |
|
|
8 |
Кабельная розетка |
250 |
5 |
|
|
8 |
Кабельная вилка |
250 |
5 |
|
|
9 |
Кабельная вилка |
250 |
5 |
|
|
9 |
Кабельная розетка |
250 |
5 |
|
|
10 |
Кабельная вилка |
250 |
5 |
|
|
10 |
Кабельная розетка |
250 |
5 |
Новая серия разъемов GX в пластиковых корпусах подойдет для применений, где критически важен вес и стоимость изделия, но при этом нужно удобство монтажа, высокий ток на контакт и возможность работы «на улице». Это могут быть системы освещения, аппаратура для измерения и контроля электрических параметров, системы распределения питания, подключение датчиков, беспилотные мобильные системы, системы управления двигателями и многое другое. Образцы доступны со склада в Москве.
Даташит на серию
Фото
Наименование
Цена

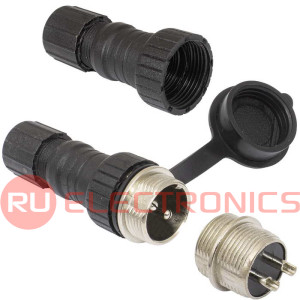

Артикул производителя: GX16-P-2
Код товара: 132306
Код товара:
В наличии: 600 шт.

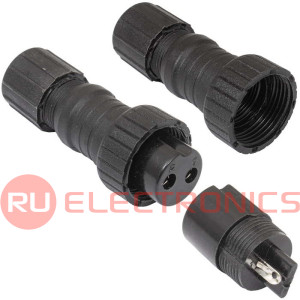

Артикул производителя: GX16-P-2A
Код товара: 132314
Код товара:
В наличии: 600 шт.

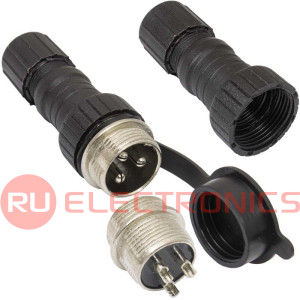

Артикул производителя: GX16-P-3
Код товара: 132322
Код товара:
В наличии: 525 шт.

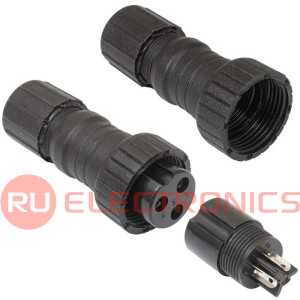

Артикул производителя: GX16-P-3A
Код товара: 132313
Код товара:
В наличии: 475 шт.

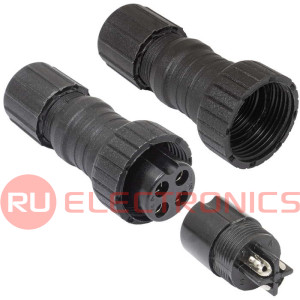

Артикул производителя: GX16-P-4A
Код товара: 132312
Код товара:
В наличии: 575 шт.

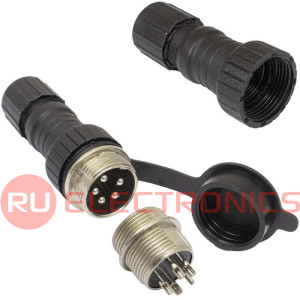

Артикул производителя: GX16-P-5
Код товара: 132320
Код товара:
В наличии: 575 шт.

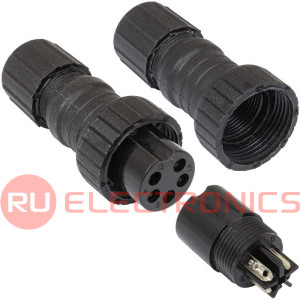

Артикул производителя: GX16-P-5A
Код товара: 132311
Код товара:
В наличии: 575 шт.

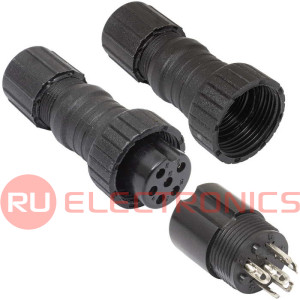

Артикул производителя: GX16-P-6A
Код товара: 132310
Код товара:
В наличии: 400 шт.

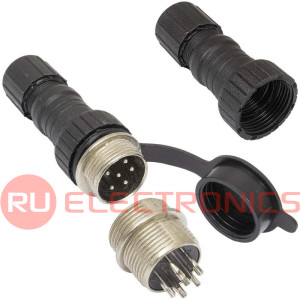

Артикул производителя: GX16-P-6
Код товара: 132319
Код товара:
В наличии: 400 шт.

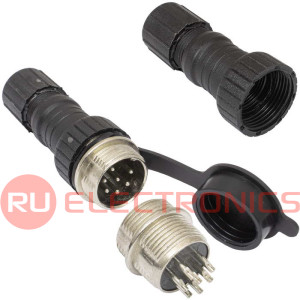

Артикул производителя: GX16-P-7
Код товара: 132318
Код товара:
В наличии: 400 шт.

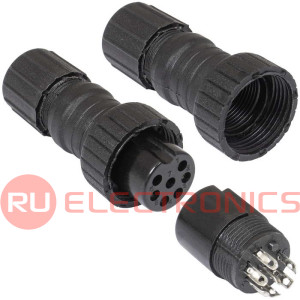

Артикул производителя: GX16-P-7A
Код товара: 132309
Код товара:
В наличии: 400 шт.

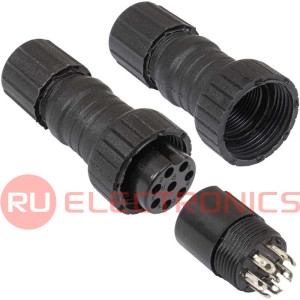

Артикул производителя: GX16-P-8A
Код товара: 132308
Код товара:
В наличии: 400 шт.

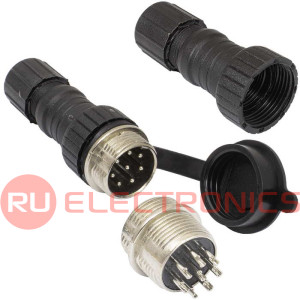

Артикул производителя: GX16-P-8
Код товара: 132317
Код товара:
В наличии: 400 шт.

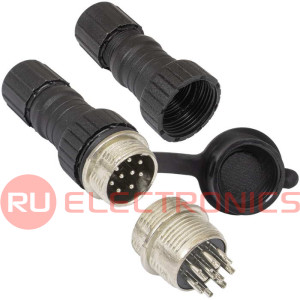

Артикул производителя: GX16-P-9
Код товара: 132316
Код товара:
В наличии: 400 шт.

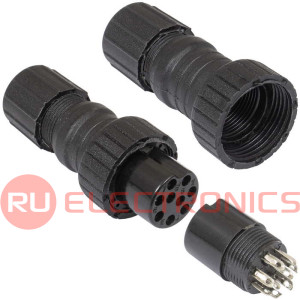

Артикул производителя: GX16-P-9A
Код товара: 132307
Код товара:
В наличии: 400 шт.

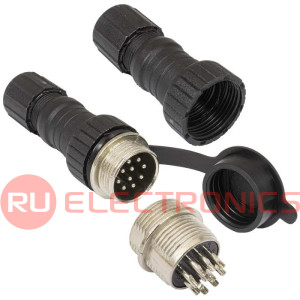

Артикул производителя: GX16-P-10
Код товара: 132315
Код товара:
В наличии: 375 шт.

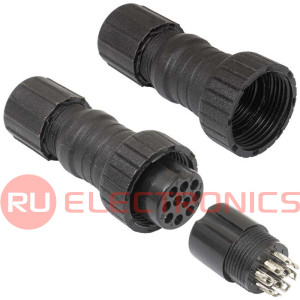

Артикул производителя: GX16-P-10A
Код товара: 132323
Код товара:
В наличии: 400 шт.
