Маркировка танталовых конденсаторов: как читать коды

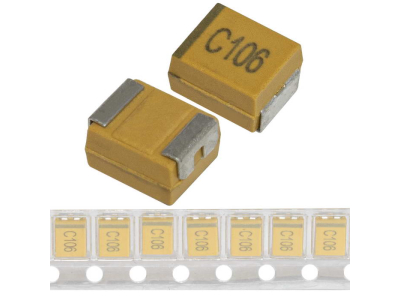

Танталовый smd конденсатор – это электролитический конденсатор, анод которого выполнен из тантала, а диэлектрик – пентаоксид тантала (Ta₂O₅), сформированного на аноде. Эти конденсаторы достаточно популярны для применения в мобильных устройствах, автоэлектронике, медицинских приборах и измерительном оборудовании благодаря своим отличным электрическим параметрам и свойствам. Читайте ниже, как маркируют конденсаторы самых популярных серий от известных производителей.

Как маркируют конденсаторы AVX (Kyocera)

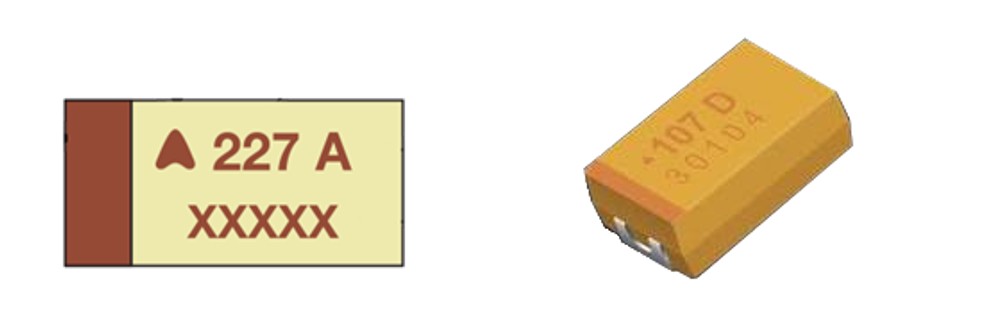

Например, у AVX (Kyocera) самой распространенной является серия TAJ, в рамках которой представлены танталовые конденсаторы в 17 типоразмерах от 0805 (размеры P и R) до 2924 (размеры U и V). Для всех размеров, кроме 0805 маркировка одинаковая.

Темно-коричневая полоска слева обозначает анод.

Далее идет логотип производителя



Трехзначный цифровой код – номинальная емкость в пикоФарадах. Первые две цифры – значимые, последняя – степень множителя. В данном случае х107.

22 х 107 = 220000000 пФ или 220 мкФ.

Буква кодирует напряжение. В данном случае А – это 10 В.

Нижний ряд – кодировка партии от производителя.




Для размера 0805 верхняя строчка – номинальная емкость, нижняя строчка – буквенный код напряжения

Как маркируют конденсаторы Vishay


У Vishay самой популярной является 293 серия.

Маркировка типоразмера А



Светлая полоса (на схематическом изображении черная) - анод

Буквенная кодировка напряжения


Цифровой трехзначный код номинальной ёмкости

L – бессвинцовый (lead free)

Для остальных типоразмеров

Светлая полоса (на схематическом изображении черная) - анод




Номинальная емкость в мкФ




Напряжение в Вольтах




L – бессвинцовый (lead free)


Нижний ряд – датакод




Маркировка Vishay


Как маркируют конденсаторы XIANGYEE


 Если говорим про самый доступный вариант на нашем рынке сейчас – то это танталовые конденсаторы компании XIANGYEE. Стандартная популярная серия CA45.




Тёмно-коричневая полоска слева обозначает анод.

 Буквенный код напряжения. Например, C – 16 Вольт

Трехзначный цифровой код – номинальная емкость в пикоФарадах. Первые две цифры – значимые, последняя – степень множителя.

Танталовые конденсаторы XIANGYEE серии CA45 доступны со склада нашей компании и под заказ. Предоставляем образцы.

XIANGYEE – один из крупнейших производителей танталовых конденсаторов в мире. Среди их решений есть как и стандартные компоненты, так и танталы повышенной надежности. Доступная качественная замена AVX, Vishay, Kemet.
