Как собрать систему видеонаблюдения: полный набор решений RUICHI

Почему для видеонаблюдения важна сеть

Современные системы безопасности давно вышли за рамки отдельных аналоговых камер. Сегодня основа любой видеосистемы - IP-сеть, объединяющая питание, передачу видеопотока и управление оборудованием в одном кабеле. Это делает монтаж проще, обслуживание - дешевле, а работу - стабильнее.

RUICHI предлагает полный набор решений для построения такой сети «под ключ». В линейку входят тестеры CCTV и IP-видеосистем, сетевые PoE-коммутаторы, SFP-модули для оптики, источники питания на DIN-рейку, устройства грозозащиты (УЗИП) и IP-камеры. Всё оборудование совместимо между собой и создаёт законченную цепочку - от настройки до записи изображения.

• По сравнению с аналоговыми системами IP-видеонаблюдение позволяет использовать меньше кабелей, обеспечивает высокое разрешение без потерь и легко масштабируется под нужды бизнеса или частного пользователя.

В основе решений RUICHI лежит принцип надёжности промышленного уровня: широкий температурный диапазон, защита от скачков напряжения, стабильная работа 24/7. Поэтому такие комплекты подходят как для домашнего видеонаблюдения, так и для производственных объектов, торговых залов, складов или транспорта и др.

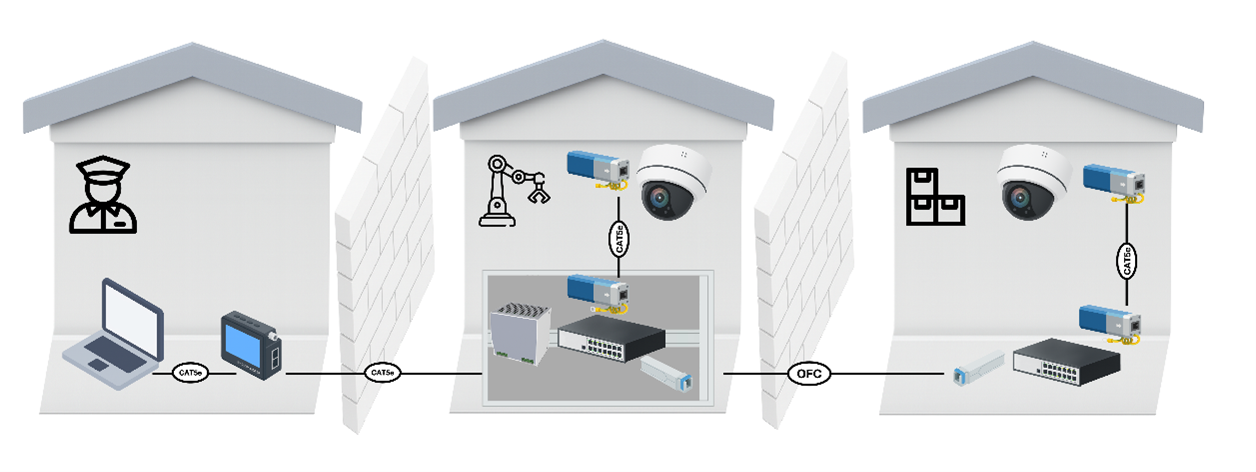

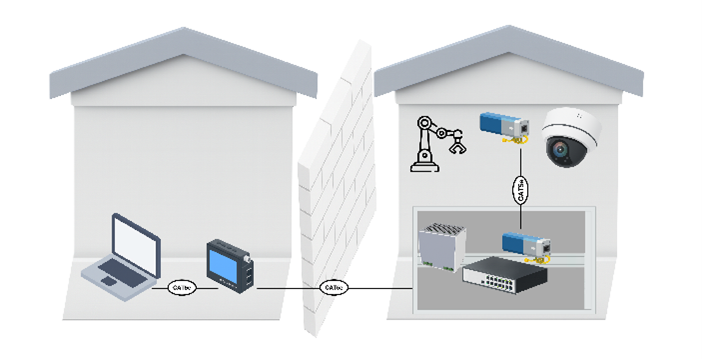

Схема 1: Сеть видеонаблюдения RUICHI

Тестеры: быстрый запуск системы без ошибок

В процессе монтажа и обслуживания систем видеонаблюдения ключевую роль играют видеотестеры. В линейке оборудования RUICHI представлены устройства, предназначенные для комплексной проверки видеосигнала, питания PoE и сетевых подключений.

По функциональности такой прибор объединяет сразу несколько инструментов: монитор для вывода изображения, анализатор сигнала, PoE-источник питания и средство измерения параметров кабеля. Всё это делает тестеры RUICHI незаменимыми при пусконаладке или техническом обслуживании видеосистем.

Мы все стремимся к тому, чтобы сеть и камеры работали без сбоев, а возможные неполадки обнаруживались и устранялись максимально быстро. Тестеры RUICHI как раз решают эти задачи, обеспечивая точность и оперативность диагностики.Устройства поддерживают все распространённые форматы видео - AHD, CVI, TVI, CVBS и IP, что позволяет использовать их с любыми типами камер. Встроенный PoE-модуль (48 В) питает IP-камеры напрямую, без внешнего блока, а функция TDR-анализа кабеля помогает мгновенно находить обрывы и неправильную обжимку разъёмов. Для сетевых проверок предусмотрены LAN-порт 10/100/1000 Мбит/с и модуль Wi-Fi, что упрощает тестирование маршрутизаторов и коммутаторов.

• Без тестера монтаж и настройка видеосистемы занимают больше времени и требуют дополнительного оборудования. С тестером RUICHI инженер сразу видит всю картину - от сигнала с камеры до состояния кабеля - и запускает систему без ошибок.

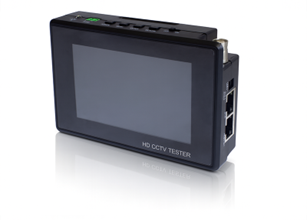

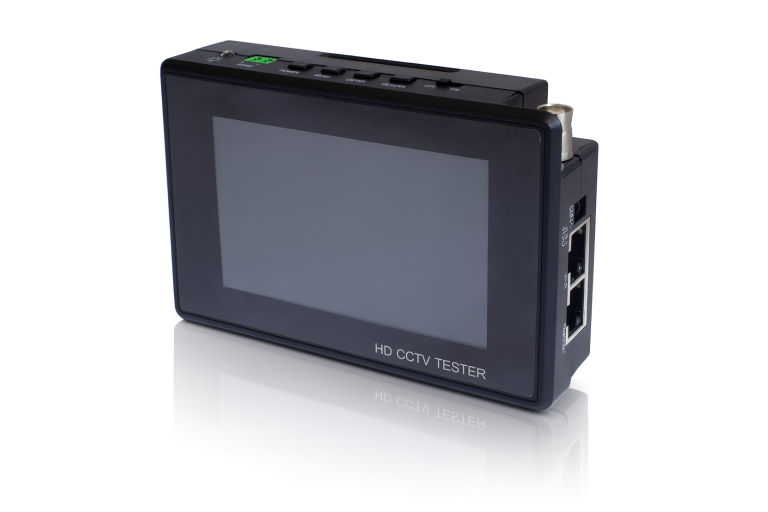

Фото 1: Тестер RUICHI RU-TIP-H-4

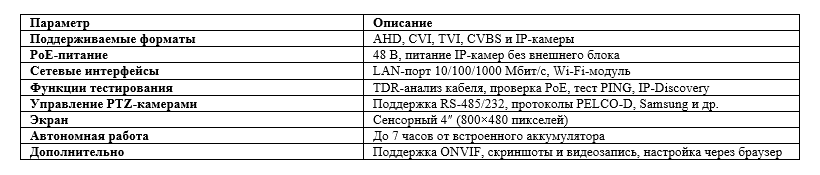

Таблица 1: Возможности тестера RUICHI RU-TIP-H-4

Коммутатор - сердце видеосети

Коммутаторы RUICHI - это основа стабильной передачи данных и питания в системах видеонаблюдения. Именно они объединяют все IP-камеры в единую сеть, обеспечивая питание PoE и корректную маршрутизацию видеопотоков.

В ассортименте представлены как промышленные, так и стандартные модели, что позволяет подобрать решение под любой проект - от небольшого офиса до распределённой уличной сети. Промышленные коммутаторы RUICHI выпускаются с креплением на DIN-рейку, что удобно при монтаже в шкафы уличного исполнения совместно с блоками питания RUICHI.

По типу управления различают неуправляемые и управляемые модели уровня L2+. Последние дают возможность удалённо настраивать и контролировать сеть, управлять подключёнными устройствами и при необходимости быстро локализовать неисправности. Программное обеспечение RUICHI построено на интерфейсе, совместимом с синтаксисом Cisco и HP, поэтому администраторам не приходится изучать новые команды. Дополнительно все модели имеют Web-интерфейс для быстрой базовой настройки.

• Одно из ключевых преимуществ - надёжность промышленного класса. Коммутаторы RUICHI рассчитаны на работу при температурах от –40 до +75 °C, защищены от перенапряжений до 6 кВ, не требуют активного охлаждения и способны работать круглосуточно в тяжёлых условиях.

Модели выпускаются на 4 или 8 портов RJ-45 с поддержкой PoE до 30 Вт на порт. Для магистральных соединений предусмотрены оптические порты SFP (1 Гбит/с), что позволяет объединять узлы на расстоянии до 20 км. Встроенный режим CCTV Mode увеличивает дальность PoE-линии до 250 м при сниженной скорости, что идеально подходит для подключения удалённых камер.

В проектах RUICHI рекомендует соединять коммутаторы между собой через SFP-модули, создавая устойчивую и гибкую сеть, практически не ограниченную по расстоянию.

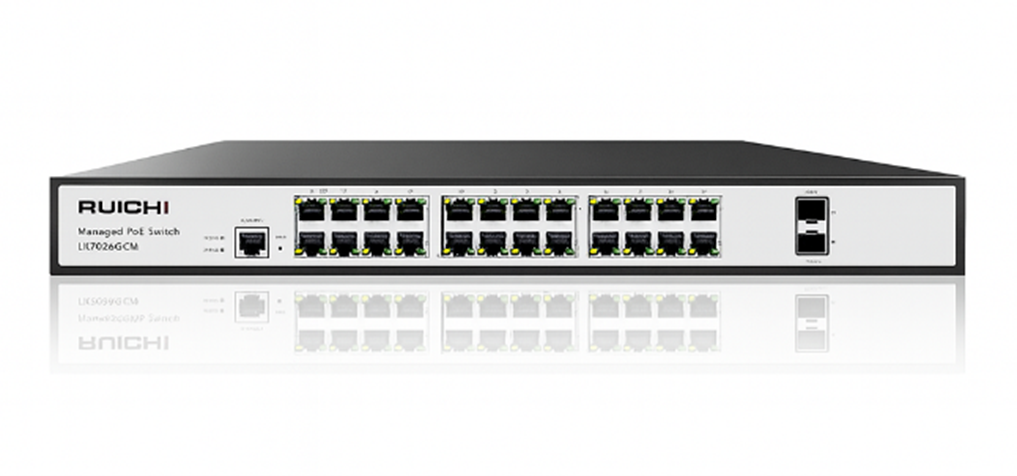

Фото 2: Коммутатор RUICHI

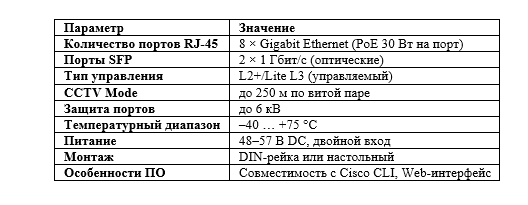

 Таблица 2: Характеристики коммутатора RUICHI RU-SW-8G2S-PL/I

Оптика для больших расстояний

SFP-модули RUICHI - это эффективное решение для объединения коммутаторов в единую сеть, независимо от топологии (кольцо, каскад или звезда). Они обеспечивают стабильную передачу видеосигнала на большие дистанции и исключают потери качества данных.

Благодаря скорости передачи 1,25 Гбит/с, SFP-модули RUICHI способны передавать большие объёмы информации без задержек и «узких горлышек» в сетях видеонаблюдения. Максимальная дальность связи доходит до 20 км, что позволяет соединять удалённые узлы или объекты через оптоволоконные линии.

• Универсальное программное обеспечение RUICHI обеспечивает совместимость SFP-модулей с коммутаторами любой марки. Они поддерживают функцию DDM (Digital Diagnostic Monitoring), которая позволяет контролировать температуру, мощность и состояние сигнала в реальном времени.

SFP-модули RUICHI выполнены в стандартном форм-факторе, поддерживают горячую замену (Hot Swap) и отличаются высокой надёжностью в любых условиях. Благодаря оптической передаче данных эти модули не подвержены влиянию статического электричества и не требуют устройств грозозащиты, что снижает общий бюджет на развёртывание и обслуживание инфраструктуры.

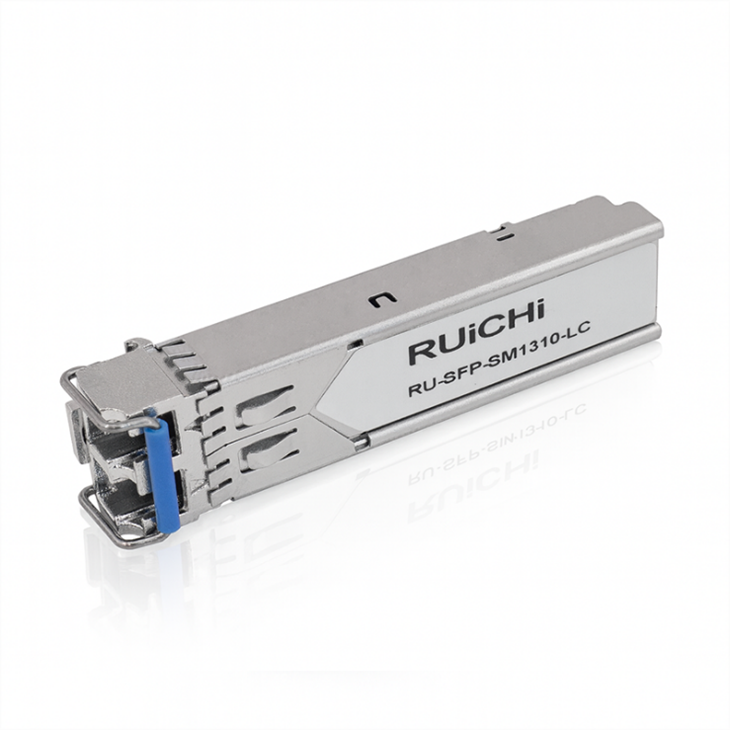

Фото 3: SFP-модуль RUICHI

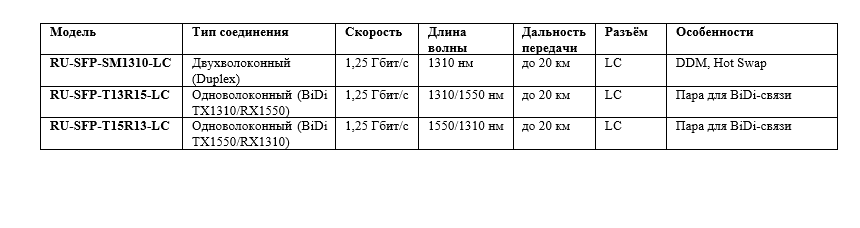

Таблица 3: Дальность связи и тип SFP-модулей RUICHI

Стабильное питание - стабильная система

Без надёжного электропитания не будет работать ни одна система. Блоки питания RUICHI на DIN-рейку обеспечивают стабильную подачу энергии для коммутаторов, камер и другого оборудования видеонаблюдения.

Эти источники питания относятся к категории промышленных решений, применяемых не только в сетевых, но и в технологических системах автоматики. RUICHI выпускает широкий ряд моделей с выходным напряжением 12 В, 24 В и 48 В, которые легко интегрируются в шкафы управления и распределительные щиты.

• Промышленные блоки питания RUICHI рассчитаны на работу при температуре от –40 до +80 °C, обладают высоким ресурсом надёжности - MTBF более 100 000 часов - и способны стабильно выдавать заявленную мощность даже при максимальных нагрузках.

Многие модели оснащены двумя выходами постоянного тока, что позволяет питать от одного источника сразу два разных устройства. Также предусмотрены все основные виды защиты: от короткого замыкания, перегрузки, перегрева и перенапряжения.

Блоки питания RUICHI идеально сочетаются с промышленными коммутаторами бренда. Благодаря компактному корпусу и монтажу на DIN-рейку, они занимают минимум места и обеспечивают удобный сервисный доступ. Это делает их оптимальным выбором для уличных шкафов, серверных стоек и щитов видеонаблюдения.

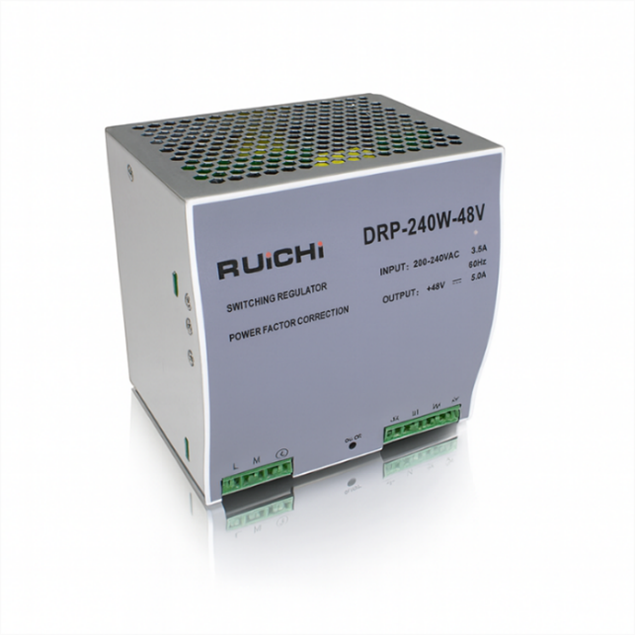

Фото 4: Блок питания RUICHI для DIN-рейки

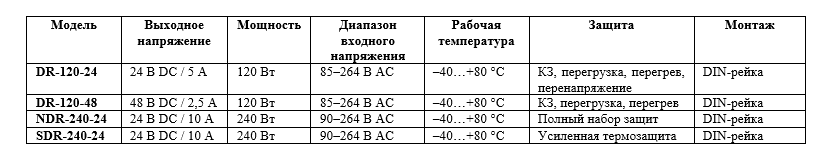

Таблица 4: Характеристики блоков питания RUICHI на DIN-рейку

Грозозащита УЗИП: защита инвестиций в оборудование

Для стабильной работы сетей видеонаблюдения важно, чтобы оборудование функционировало в режиме 24/7 и не страдало от внешних факторов. Если защита от влаги обеспечивается уличными герметичными шкафами, то от статического электричества и атмосферных разрядов необходимо защищать линии связи. Здесь на помощь приходят устройства грозозащиты RUICHI.

Грозозащита RUICHI предотвращает выход из строя портов коммутаторов, IP-камер и других Ethernet-устройств, защищая их от импульсных перенапряжений
и электростатических разрядов. Время срабатывания - менее 1 наносекунды, что позволяет моментально отвести энергию разряда в контур заземления и сохранить работоспособность оборудования.

• Без УЗИП даже один грозовой импульс может привести к выгоранию порта коммутатора или камеры, остановив всю систему. Устройства RUICHI исключают такие риски и обеспечивают бесперебойную работу сети даже во время гроз и перепадов напряжения.

Линейка устройств включает модели на 100 и 1000 Мбит/с, с поддержкой PoE и без неё, а также варианты на 1, 4, 8, 16 или 24 канала. Грозозащита RUICHI может устанавливаться на DIN-рейку, в 19-дюймовую стойку или использоваться как отдельный модуль в шкафу видеонаблюдения.

Рабочий температурный диапазон устройств - от –40 до +85 °C, что делает их подходящими для эксплуатации как внутри помещений, так и на уличных объектах.
Главное условие - правильное подключение и заземление, подробно описанное в инструкции к каждому устройству.

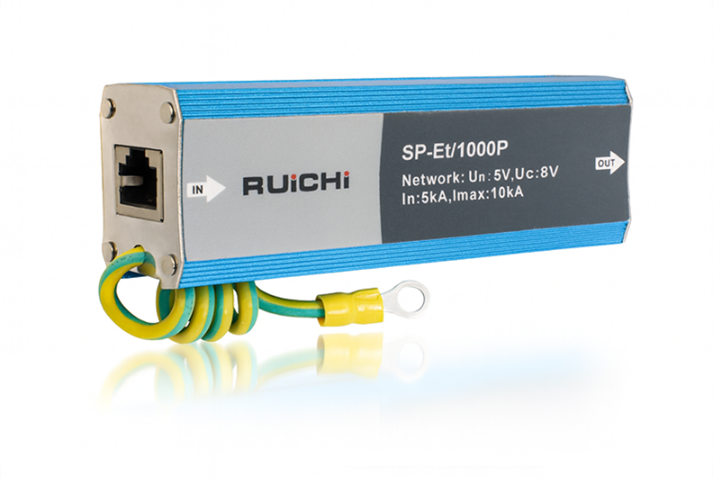

 Фото 5: Устройство грозозащиты RUICHI

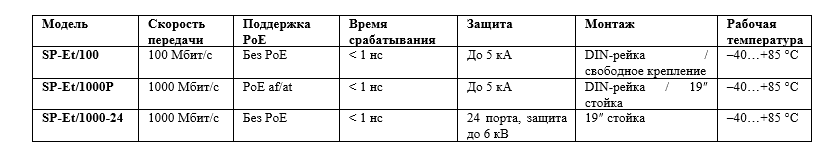

 Таблица 5: Характеристики устройств грозозащиты RUICHI

IP-камеры: цифровое зрение системы

Главное звено любой системы видеонаблюдения - это камеры. Именно они превращают пространство в контролируемую и безопасную зону. IP-камеры RUICHI помогают создавать современную, надёжную и гибкую сеть видеонаблюдения для дома, бизнеса или промышленных объектов.

Эти камеры обеспечивают высокое качество изображения благодаря разрешению до 5 Мп и современным сенсорам, формирующим чёткую и детализированную картинку. Поддержка технологии PoE (Power over Ethernet) позволяет передавать питание и данные по одному кабелю, упрощая монтаж и снижая затраты на инфраструктуру. В сочетании с PoE-коммутаторами RUICHI система становится максимально компактной и удобной в эксплуатации.

• Инфракрасная подсветка обеспечивает уверенную работу даже в полной темноте, а интеллектуальные функции - распознавание людей, контроль пересечения линий, зон движения или скопления объектов - помогают снизить нагрузку на операторов и повысить уровень безопасности.

IP-камеры RUICHI оснащены моторизированным объективом, что позволяет дистанционно управлять углом обзора и зумом, устраняя «слепые зоны». Управление осуществляется через ПК или мобильное приложение, а встроенные алгоритмы видеонаблюдения поддерживают интеграцию с системами безопасности, контроля доступа и аналитики.

Камеры доступны в разных форм-факторах - купольные, цилиндрические, поворотные (PTZ) - и подходят для любых условий эксплуатации. Уличные модели имеют защиту IP66/IP67, выдерживают перепады температур от –30 до +50 °C и могут работать непрерывно 24/7.

Используя IP-камеры RUICHI вместе с остальными компонентами сети - коммутаторами, источниками питания и УЗИП, - можно построить полностью совместимую, надёжную и долговечную систему видеонаблюдения.

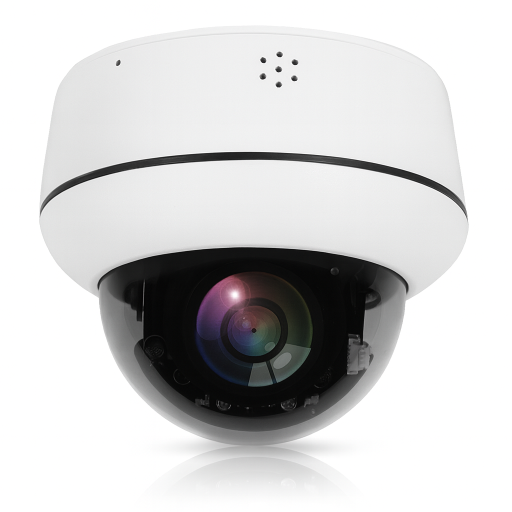

Фото 6: Изображение IP-камеры RUICHI

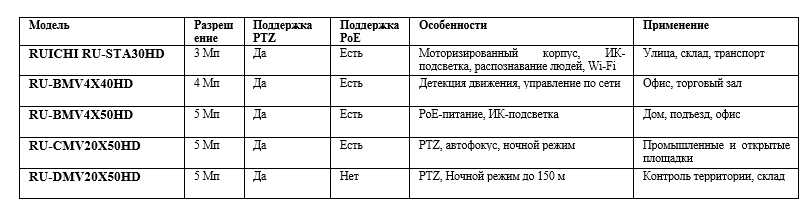

Таблица 6: Основные характеристики IP-камер RUICHI

Мы рассмотрели все основные элементы, из которых строится современная сеть видеонаблюдения RUICHI - от тестеров и коммутаторов до источников питания, устройств грозозащиты и IP-камер.

Каждый компонент выполняет свою задачу, а вместе они формируют согласованную и надёжную систему, обеспечивающую стабильную работу сети и передачу данных без сбоев.

В следующей части мы покажем, как эти решения применяются на практике - в промышленности, торговле, транспорте и других сферах, где особенно важны устойчивость, совместимость и надёжность оборудования RUICHI.

Читайте продолжение: примеры применения оборудования RUICHI в разных отраслях.
