Подключение OBD-разъема

Разъем On-Board Diagnostics, или OBD — незаменимый помощник автомобилистов и мастеров, позволяющий проводить диагностику транспортного средства и менять параметры его бортовых настроек. Для этого необходимо знать, как правильно выполняется распиновка диагностического разъема OBD.

Устройство OBD-разъемов

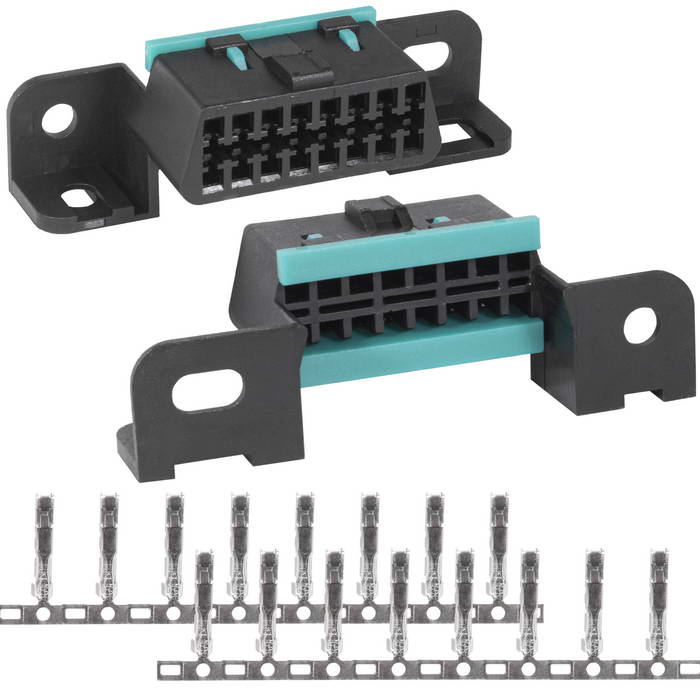

Разъем OBD обычно находится в центральной консоли или под рулевой колонкой. Он подключен к электронному блоку управления автомобилем, имеет шестнадцать контактов и может соединяться с кабелями, сканерами и адаптерами, в том числе через Bluetooth и Wi-Fi.

Разъем On-Board Diagnostics предназначен для диагностики авто. С его помощью можно получить информацию о неполадках и ошибках, работоспособности и исправности автомобильных систем. Также он позволяет менять настройки параметров системы управления, обновлять их и адаптировать под новые задачи.

Для подключения OBD-разъема существуют определенные правила распиновки, которые необходимо соблюдать для корректной работы порта и систем диагностики.

Как выполняется распиновка диагностического разъема OBD

Использование OBD-разъемов значительно упрощает техническое обслуживание и ремонт автомобилей, позволяет контролировать состояние его основных систем. Порты разработаны по единому стандарту и подключаются по следующей распиновке:

• контакты № 1-8-9-11-12-13 — используются с производительными или резервными линиями, обычно бывают опциональными;
• контакт № 2 — шина SAE J1850 Bus+, CAN High;
• контакт № 3 — шина CAN Low;
• № 4 — кузов;
• № 5 — сигнальное заземление;
• № 6 — протокол Power Control Module, блока управления двигателем;
• № 7 — линия K, ISO 9141-2/ISO 14230-4;
• № 10 — шина SAE J1850 Bus-;
• № 15 — линия L;
• № 16 — питание от аккумулятора.

Основные показатели обычно — это 1, 2, 5, 6, 9, 13 выводы. Полезно разбираться в распиновке, чтобы просто подключить OBD — достаточно лишь подсоединить кабель, адаптер или диагностический сканер при включенном зажигании. В некоторых случаях персональные схемы распиновки могут отличаться от распространенных — в этой ситуации нужно найти распиновку по марке и году автомобиля или же обратиться в профессиональный центр автодиагностики.
