Подключение DIN-разъемов

Разъемы формата DIN, разработанные в Немецком институте стандартизации Deutsches Institut für Normung, применяются для передачи аналоговых и цифровых данных. Их назначение достаточно широко, данный формат активно используется в современном бытовом и промышленном оборудовании, и в связи с этим часто возникает вопрос о том, как правильно подключить разъем DIN.

Как устроены разъемы DIN

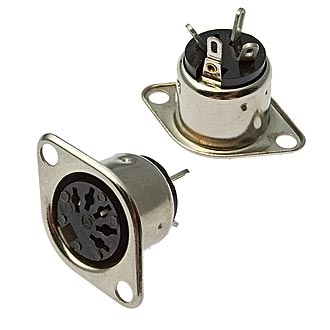

DIN — это многоконтактный электрический соединитель, известный под названием «круглого разъема». Он может иметь от трех до четырнадцати контактов в круглом металлическом штекере. Более всего распространена модель с пятью выводами. Также существуют варианты с расширенным количеством выводов, которые имеют вытянутую прямоугольную форму.

Такие разъемы используются в следующих областях:

• для работы различных аудиосистем — проигрывателей, усилителей, музыкальных инструментов, микрофонов, интерфейсов для звукозаписи;
• в промышленных автоматических системах;
• машино- и приборостроении;
• для различной ретро-техники;
• видеовыходов;
• сканеров;
• освещения;
• игровых приставок;
• блоков питания.

Подключения с DIN-разъемами отличаются прочной фиксацией и высокой надежностью, устойчивостью к электромагнитным наводкам, улучшающей качество сигнала, долговечностью работы. Несмотря на длительную историю, ДИН-разъемы продолжают активно использоваться, так как обеспечивают защиту от помех и чистую передачу импульсов, что особенно важно при работе звуковой, измерительной, профессиональной и другой аппаратуры.

Как подключить разъем DIN

Обычно с подключением таких разъемов не возникает трудностей. Каждый разъем имеет маркировку из цифр, где первые обозначает количество выводов, а последующие 45, 60, 90 и другие — угол, под которым друг к другу они размещены:

• при подключении можно сверяться со схемой datasheet с распиновкой контактов;
• подключать можно только выключенное оборудование, чтобы избежать коротких замыканий;
• совмещение штырей и гнезд в разъеме легко выполняется за счет встроенного ключа.

В нашем онлайн-магазине можно приобрести разъемы DIN, а также другие виды разъемов для любой техники. Оформить покупку легко через корзину на странице каталога, а также по телефону — свяжитесь с нашими менеджерами по номерам вверху или закажите обратный звонок.
