Маркировка танталовых конденсаторов: как читать коды

Танталовые электролитические конденсаторы — это конденсаторы, в которых анод выполнен из тантала, а диэлектриком служит оксидный слой этого металла. Эти компоненты обеспечивают высокую ёмкость и стабильность работы схем. Разберёмся, что представляет собой маркировка танталовых конденсаторов и как её расшифровать.

Маркировка параметров на корпусе

Маркировкой обозначают основные параметры конденсаторов, необходимые для их идентификации и правильного применения:

• Ёмкость (C)— способность конденсатора накапливать электрический заряд. Указывается в микрофарадах (μF) косвенно — через код.
• Номинальное напряжение (V)— максимальное допустимое постоянное напряжение, при котором конденсатор способен работать длительное время, сохраняя параметры неизменными при всех установленных для него температурах.
• Допуск (Tol)— допустимое отклонение емкости конденсатора от заданного номинального значения.
• Типоразмер (Case Size)— кодированное обозначение размера корпуса.

Как расшифровать код емкости

Ёмкость кодируется тремя цифрами. Первые две – значащие цифры, третье – множитель (число нулей). Результат получается в пикофарадах (pF), но его легко перевести в микрофарады (μF). Для справки: 1000 pF = 0,001μF.

Пример:код 475

• Первые две цифры: 47
• Третья цифра: 5 →умножаем 47 х 10⁵(100 000) – 47х100000 = 4700000
• Получаем: 4 700 000 pF = 4,7 μF

Как маркируется напряжение

Маркировка может быть:

• Буквенной: G - 4 В; J - 6.3 В; A - 10 В; C - 16 В; E - 25 В; W– 35 В; T– 5 В. Коды разных производителей могут отличаться.
• Числовой— величина напряжения обозначается числом, иногда с буквой V (например: 16, 20V, 35).

Важно:всегда уточняйте требуемое номинальное напряжение конденсатора (указывается в принципиальной схеме и в спецификации) напряжение по технической документации производителя. Неправильный выбор — частая причина выхода конденсатора из строя.

Как обозначается допуск

Допуск обычно указывается одной буквой после кода ёмкости. Распространённые обозначения:

• K= ±10%
• M= ±20%
• J= ±5%

Что такое типоразмер (EIA код)

Рядом с основными параметрами или на упаковке часто указывается код: EIA-3216, EIA-1812 и т. п. Указанные цифры обозначают размеры корпуса в миллиметрах.
Например: 3216 -  3,2 мм (длина) × 1,6 мм (ширина).

Коды EIA позволяют быстро определить типоразмер конденсатора и задать соответствующее посадочное место на проектируемой плате.

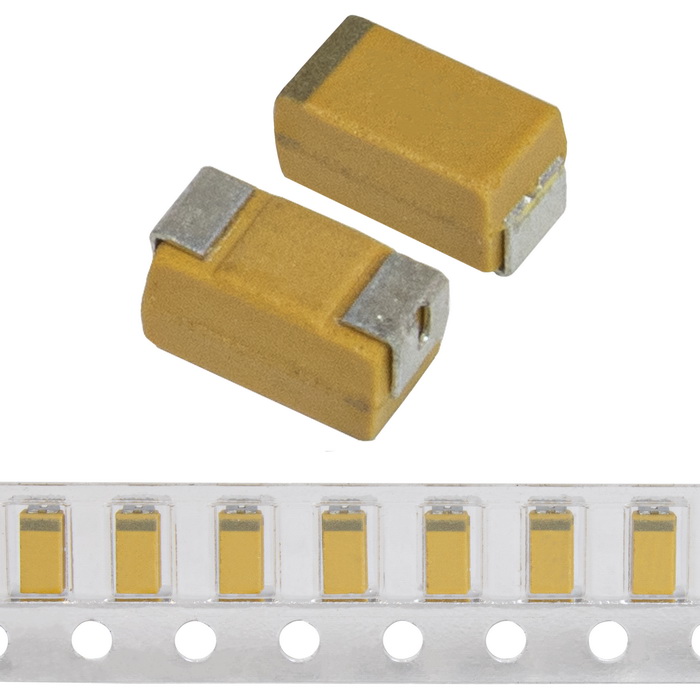

Обозначение полярности конденсатора – анод (+) маркируется полосой.

При наличии места на корпусе может проставляться дата изготовления и маркировка производителя.

Как заказать компоненты подходящего типоразмера

Умение расшифровывать условные обозначения, в частности, маркировку радиоэлектронных компонентов, таких как конденсаторов – необходимое условие для правильного их выбора и применения и использования. Если вы затрудняетесь в выборе номиналов танталовых конденсаторов из нашего большого каталога, обратитесь за помощью к консультанту. Звоните: 8 (800) 302-54-85
