Как проверить предохранители с помощью мультиметра

Предохранитель, как понятно из названия, это электронный компонент, который отвечает за физическое размыкание цепи при коротком замыкании или значительных перегрузках. Это компонент «смертник», перегорая в нужный момент, он снижает вероятность возникновения возгорания или повреждения оборудования. В отечественной классификации предохранителем называют связку из плавкой вставки и держателя.

В подавляющем большинстве случаев предохранитель ставят по входу питания устройства последовательно. При срабатывании он физически разрывает цепь и ток больше не может протекать по защищаемому участку цепи. Типовое условное графическое обозначение компонента приведено на рисунке ниже:

Рис. 1 Условное графическое обозначение (УГО) предохранителя на принципиальной электрической схеме

Как ранее говорилось, если предохранитель сработал, то цепь размыкается и ток не течет. Во многих случаях возможна замена предохранителя, чтобы устройство продолжило функционировать.


Как определить, что предохранитель «перегорел» или не соответствует требованиям

Самое первое – визуальная проверка. Если корпус прозрачный, как, например, в предохранителях со стеклянной колбой или автомобильных ножевых предохранителях, то плавкий элемент виден, и размыкание цепи видно достаточно хорошо. Еще признаки выхода предохранителя из строя:

• корпус предохранителя оплавлен (чаще всего применимо к автомобильным предохранителям);

• корпус или контакты подгорели;

• колба стеклянного предохранителя имеет следы распыления металла;

• есть трещины на корпусе или контактах.

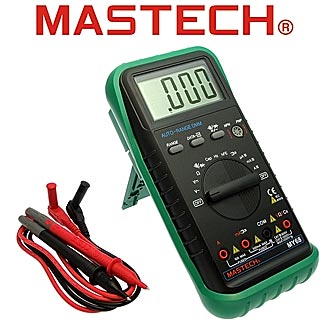

Второе. Если, допустим, корпус керамический или выполнен из непрозрачной пластмассы, то визуально не всегда можно определить обрыв. В этом случае определить исправность предохранителя можно с помощью измерительных приборов, например, мультиметра. Первое что можно сделать – прозвонить. Если прибор показывает обрыв, то явно предохранитель «сработал» и подлежит замене. Но, бывает, предохранитель прозванивается, а эксплуатировать его нежелательно или нельзя. В таком случае нужно измерить его сопротивление и сравнить со значениями из даташита. Для примера стеклянный предохранитель быстрого срабатывания 5х20 мм 217 серии производителя Littelfuse имеет сопротивление 96,4 мОм при комнатной температуре.

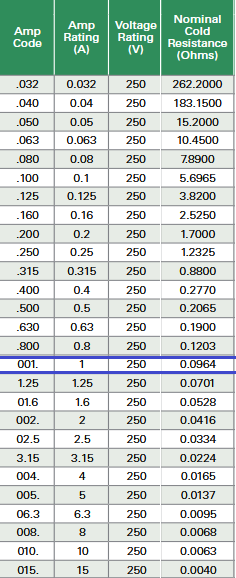

Рис. 2 Электрические параметры предохранителей 217 серии Littelfuse

Если значения сопротивления значительно отличаются от референсного значения – такой предохранитель использовать нежелательно и лучше его заменить.

Замена предохранителя

Единственно правильное решение – заменить предохранитель на точно такой же. Того же номинала, такого же типа срабатывания, той же серии, того же производителя. Но если это максимально сложно или невозможно, то допускается замена предохранителя на аналогичный прибор того же номинала и с одинаковой характеристикой срабатывания. Замена на прибор большего номинала, с другим временем срабатывания или просто соединение напрямую с помощью проводника не допускается. Это грозит возгоранием.

Причины перегорания предохранителя

Причина одна – протекание тока выше расчетного номинального в течение продолжительного времени. Когда это связано с временным увеличением нагрузки, тогда замена предохранителя помогает и устройство продолжит функционировать. А если это связано с коротким замыканием в цепи или изменением параметров компонентов в схеме, то необходимо определить причину неисправности и устранить ее.

Правильный расчет и подбор предохранителя очень важная задача. Это позволит проработать вашему устройству гарантированное долгое время.
