Как правильно соединять резисторы: общее руководство

Резисторы - ключевые элементы электрических схем, ограничивающие ток и распределяющие напряжение. Грамотное соединение компонентов позволяет получать цепи с необходимыми характеристиками. Рассмотрим, как правильно соединять резисторы последовательно и параллельно.

Последовательное соединение

При последовательном подключении резисторы соединяются друг за другом, формируя неразветвлённую электрическую линию. Электрический ток последовательно протекает через каждый элемент, следуя единственному маршруту.

1. Полное сопротивление цепи вычисляется простым суммированием сопротивлений отдельных резисторов. Последовательно включённые элементы всегда увеличивают итоговое сопротивление относительно любого одного компонента.
2. Токовая нагрузка, проходящая через цепь, остаётся постоянной и одинаковой на каждом участке.
3. Электродвижущая сила источника распределяется пропорционально сопротивлениям. Наибольшее падение напряжения наблюдается на элементах с более высоким сопротивлением.

Последовательное соединение используется, когда требуется:

• увеличить суммарное сопротивление схемы;
• распределить напряжение между элементами;
• уменьшить ток, поступающий на чувствительные устройства.

Параллельное соединение

При параллельном соединении начала резисторов объединяются в одной точке, а концы - в другой. Ток, достигая узла разветвления, разделяется и течёт по всем ветвям одновременно.

1. Общее сопротивление цепи уменьшается. Оно всегда меньше наименьшего сопротивления среди параллельно соединённых резисторов.
2. Напряжение на всех резисторах одинаково и равно напряжению между точками соединения.
3. Общий ток равен сумме токов, проходящих через каждую ветвь.

Параллельное соединение применяют, когда необходимо:

• снизить общее сопротивление участка цепи, чтобы увеличить ток;
• обеспечить одинаковое напряжение для нескольких устройств;
• повысить надёжность схемы: выход из строя одного элемента не приводит к обрыву цепи.

На что обратить внимание

• Определяйте тип соединения. От него зависит распределение тока и напряжения: протекает ли ток по одному пути или разделяется на несколько ветвей.
• Учитывайте мощность резисторов. При изменении сопротивления или тока меняется и выделяемое тепло. Резисторы должны быть рассчитаны на требуемую мощность рассеивания, иначе возможен перегрев.
• Проверяйте схемы на простых примерах. Перед анализом сложных узлов полезно отработать логику на явных последовательных и параллельных соединениях. Симуляторы помогут визуализировать расчёты.

Понимание принципов последовательного и параллельного соединения резисторов позволяет осознанно проектировать схемы, управлять параметрами цепи и предсказывать её поведение.

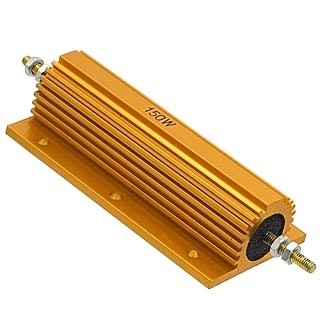

ООО «РУ Электроникс» предлагает широкий ассортимент резисторов, в том числе мощных постоянных. Чтобы заказать резисторы оптом, оформите заявку на сайте или по телефону: 8 (800) 302-54-85.
