Электролитический конденсатор: назначение и применение

Конденсатор – один из важнейших компонентов электронной техники. Название происходит от латинского слова condensatio – накопление. Таким образом конденсатор – это прибор который накапливает и отдает запасенную энергию.

Простейшая структура конденсатора показана на рисунке 1. Энергия запасается в электромагнитном поле, которое создается между электродами (обкладками), между которыми расположен диэлектрик.

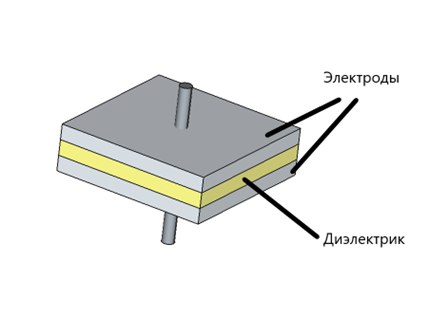

Рис. 1 Структура конденсатора

Среди различных типов конденсаторов – электролитический конденсатор является одним из самых распространенных. Электроды выполнены из алюминиевой фольги, между которыми находится слой диэлектрика (например, бумага, импрегнированная электролитом). Один из электродов специально травят для получения большей площади поверхности. В результате краевой слой получается с дополнительным слоем оксида алюминия в качестве диэлектрика. Далее полученный пирог как правило скручивают в рулон и помещают в корпус.

Электролитический конденсатор находит большое применение в электронике благодаря тому, что он может запасать большое количество энергии в малом объеме. При этом цена решения будет минимальной из всех видов конденсаторов.

Типовые диапазоны характеристик современных электролитических конденсаторов:

• Ёмкость: от 0,1 мкФ до десятков Фарад

• Напряжения: до 600 В.

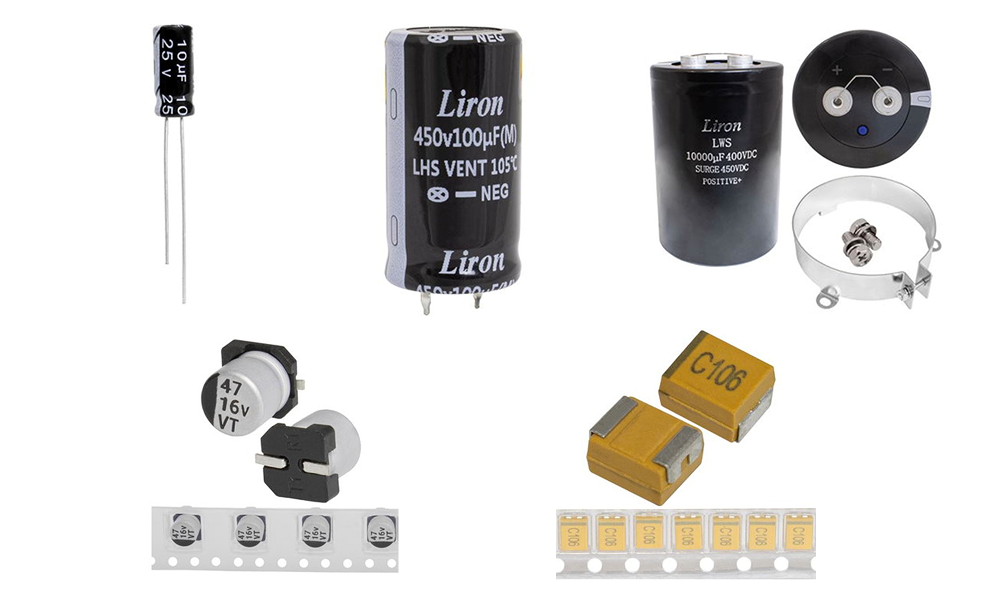

По форм-факторам популярных корпусов на нашем рынке делятся на:

• Выводные радиальные;

• Выводные радиальные с жесткими выводами (Snap In);

• Выводные с винтовыми выводами (Screw terminal);

• Конденсаторы для поверхностного монтажа (SMD электролиты, танталовые, ниобиевые и полимерные).

Из-за невысокой стоимости при высоких значениях ёмкости и напряжения электролитические конденсаторы используют для многих задач:

• Накопление энергии;

• Фильтрация помех;

• Гальваническая развязка;

• Сглаживание импульсов;

• Защита электрических цепей (снаббер);

• И многие другие.

Электролитические конденсаторы находят применение в очень большом количестве сфер:

• Аудиотехника;

• Источники питания;

• Электропривод;

• Бытовая техника;

• Автоэлектроника;

• Промышленная электроника;

• Телекоммуникационное оборудование;

• Медицинское приборостроение;

• Охранная техника;

• И многие другие.

Мы предлагаем широкий выбор электролитических конденсаторов со склада в Москве и на заказ. Среди наших линеек крупные игроки китайского рынка, которые предлагают конденсаторы оптимальные решения по цене и при этом с высоким качеством.

Наши партнеры:

JWCO – производитель недорогих качественных электролитических конденсаторов, один из крупнейших в Китае.

Liron – компания-производитель электролитических конденсаторов высокой емкости (Snap In, Screw terminal) идеологией которой является производство компонентов качества, не  уступающего лидерам рынка, таким как TDK (EPCOS), Hitachi, Vishay и др. Также компания производит широкую линейку пленочных конденсаторов средней и высокой мощности.

XIANGYEE – один из крупнейших производителей танталовых конденсаторов в мире. Среди их решений есть как и стандартные компоненты, так и танталы повышенной надежности.
